ODF 箱（Optical Distribution Frame，光纤配线架）是光纤通信网络中用于光缆成端、分配及调度的关键配套设备，主要实现光缆固定保护、光纤熔接、光路调接及余纤存储等功能 。它既可作为独立的光纤配线架使用，也可与数字、音频配线单元集成在机柜内构成综合配线架，广泛应用于光纤到户、基站及机房等场景 。
核心功能与结构组成
ODF 箱的设计旨在确保光纤通信网络的安全运行与灵活调度，其内部结构精密，功能模块划分清晰。
四大核心功能
1、固定与保护：对进入机架的光缆外护套和加强芯进行机械固定，加装地线保护，并对光纤进行分组保护 。
2、终接与熔接：提供光缆中光纤与尾缆的熔接点，并对熔接接头进行保护，通常采用热收缩保护管 。
3、调配与连接：通过适配器实现尾缆连接器与光路的对接，支持光路的自由调配和测试，适配器插拔寿命通常超过 1000 次 。
4、存储与管理：为交叉连接的光连接线提供存储空间，确保走线清晰，满足光纤最小弯曲半径要求，余留光纤长度通常不小于 1.6m 。

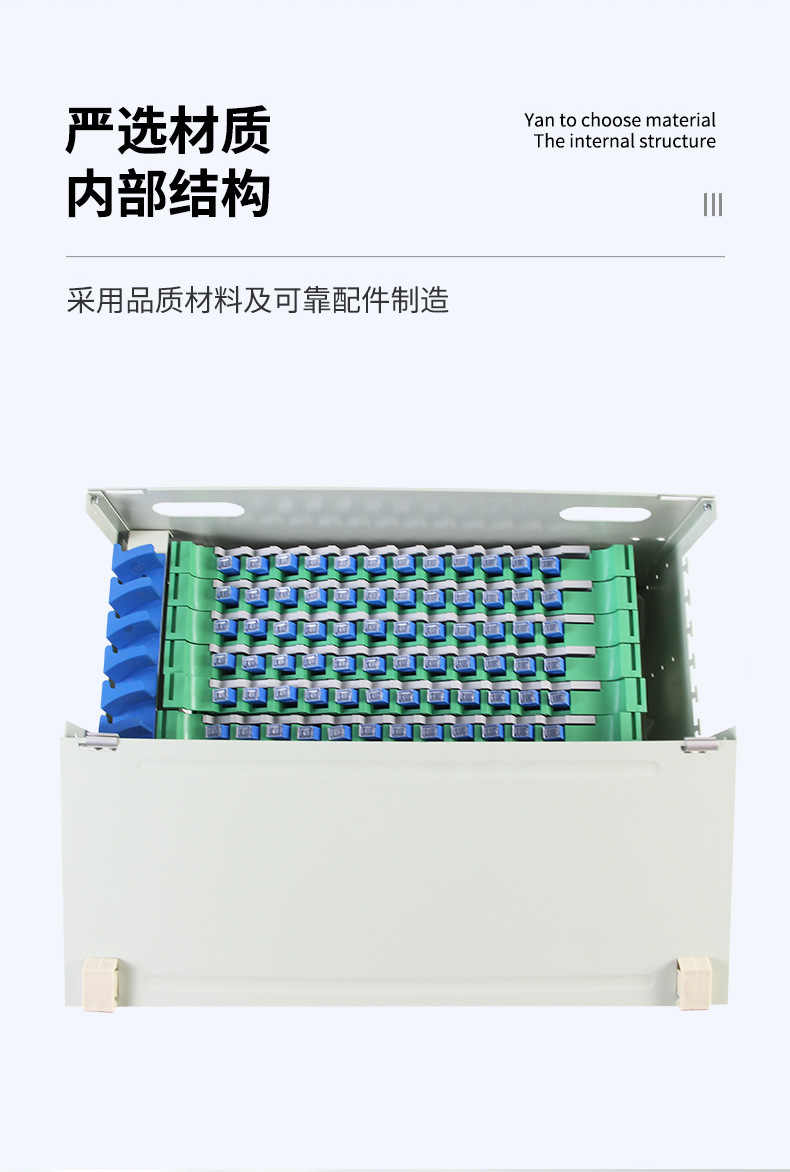

内部结构组件

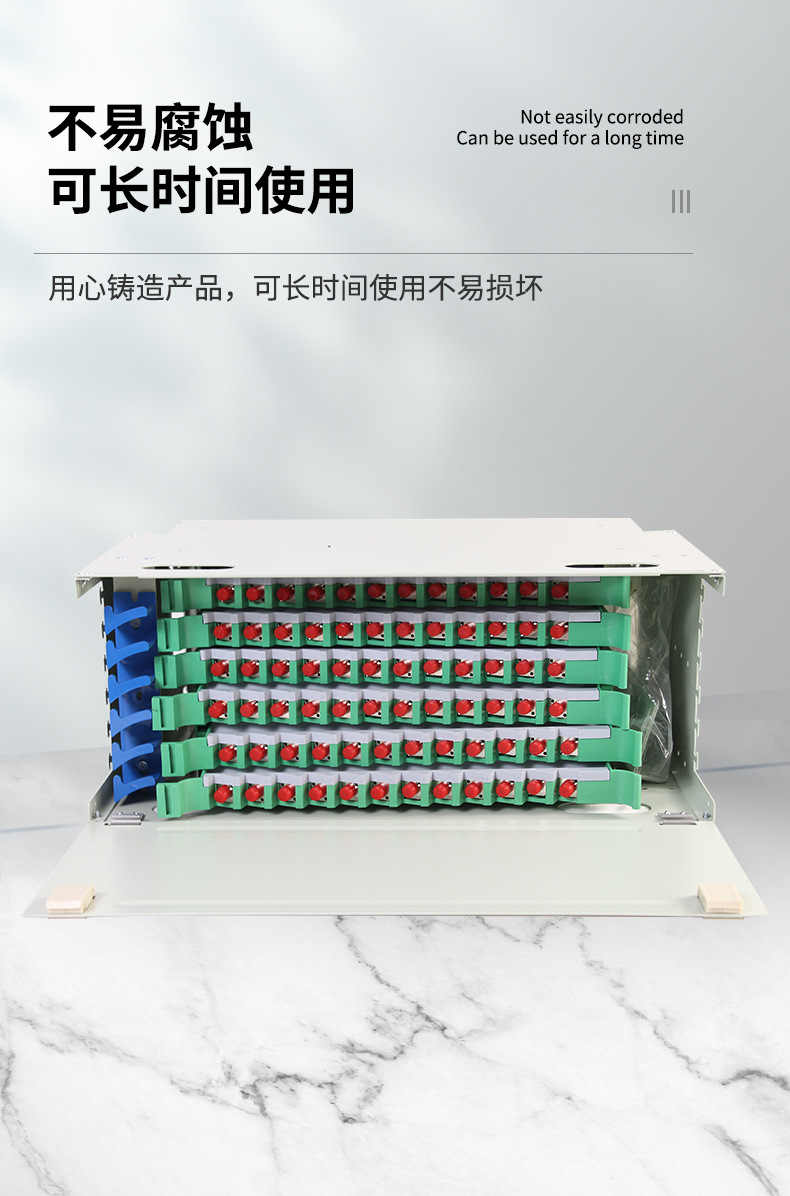

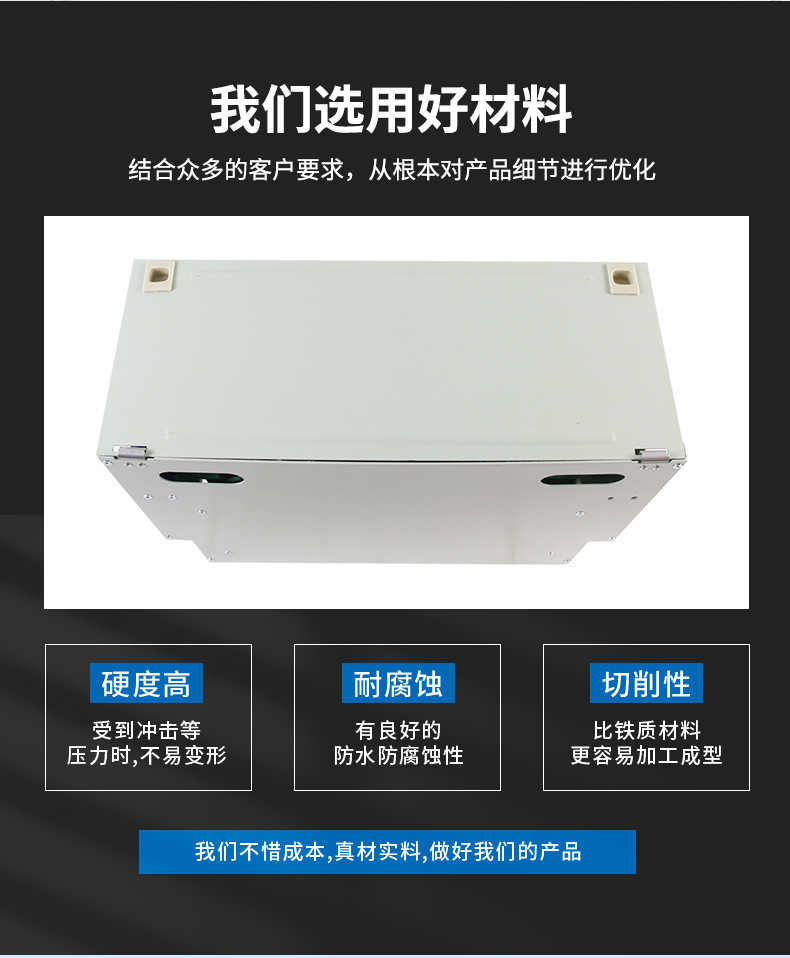

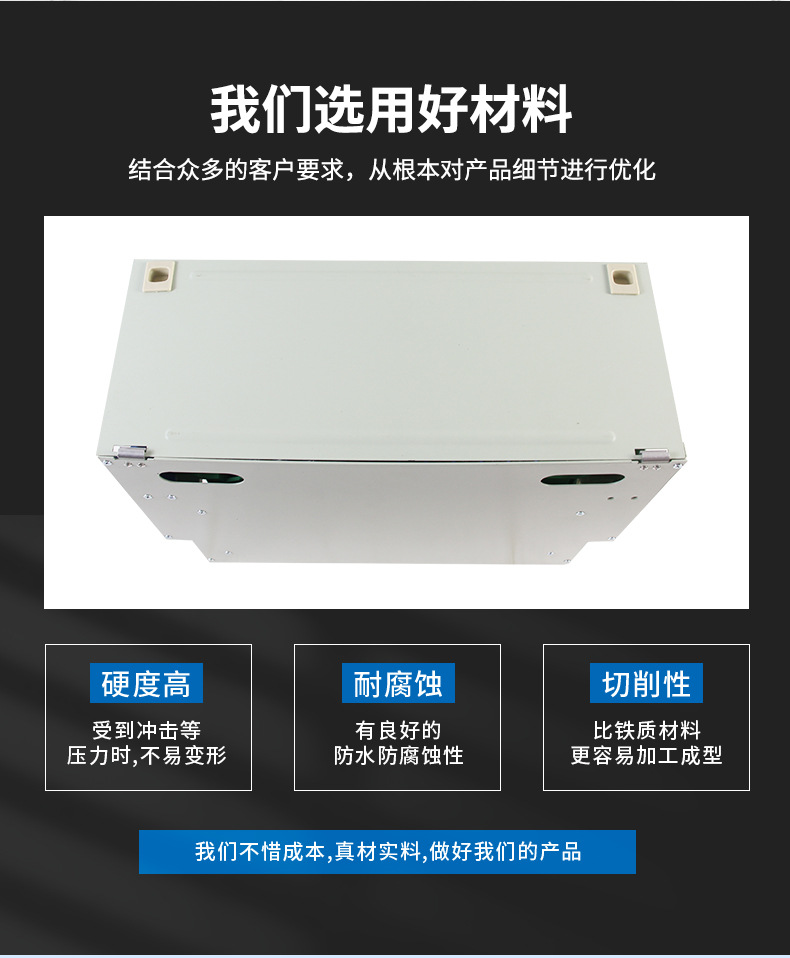

1、外壳：采用厚度 1.2mm 冷轧板制成，经环氧静电喷塑处理，颜色多为灰色，方便开启与安装 。
2、支撑架：内部结构的主体，用于支撑集纤盘及其他内部构件 。
3、集纤盘：用于有序存放光纤接头和余留光纤，盘放曲率半径不小于 32mm，并提供纤号标记 。
4、固定装置：包括光缆护套固定、加强构件固定及配线尾纤固定模块 。
规格参数与技术指标
ODF 箱遵循行业标准设计，支持多种规格配置，以适应不同容量的光纤网络需求。
常见规格配置

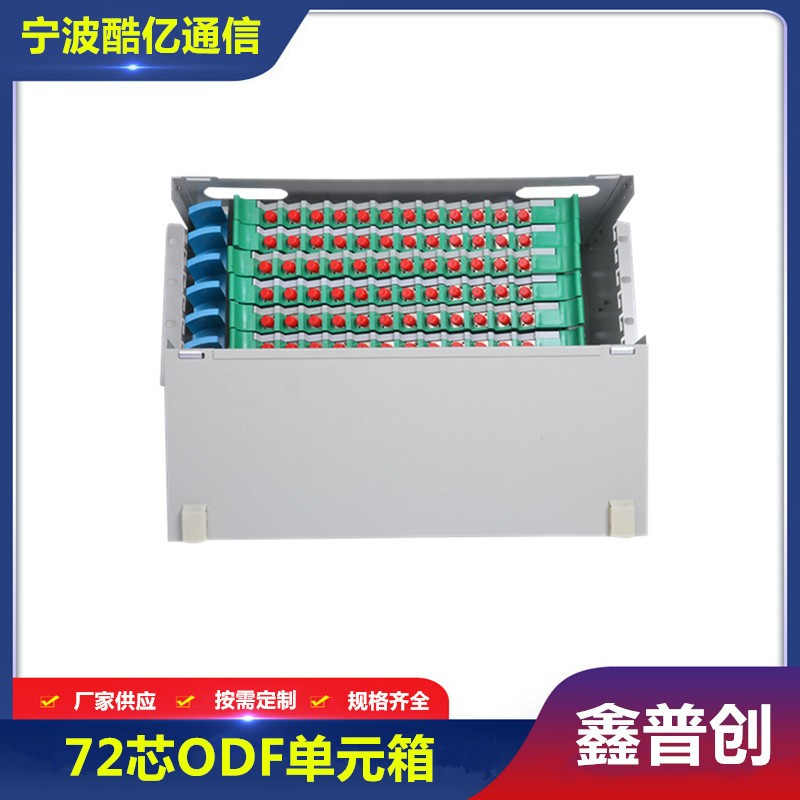

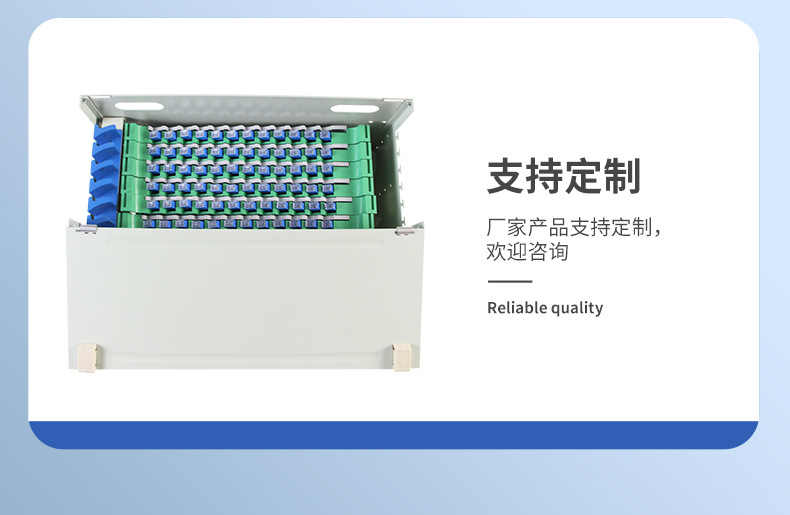

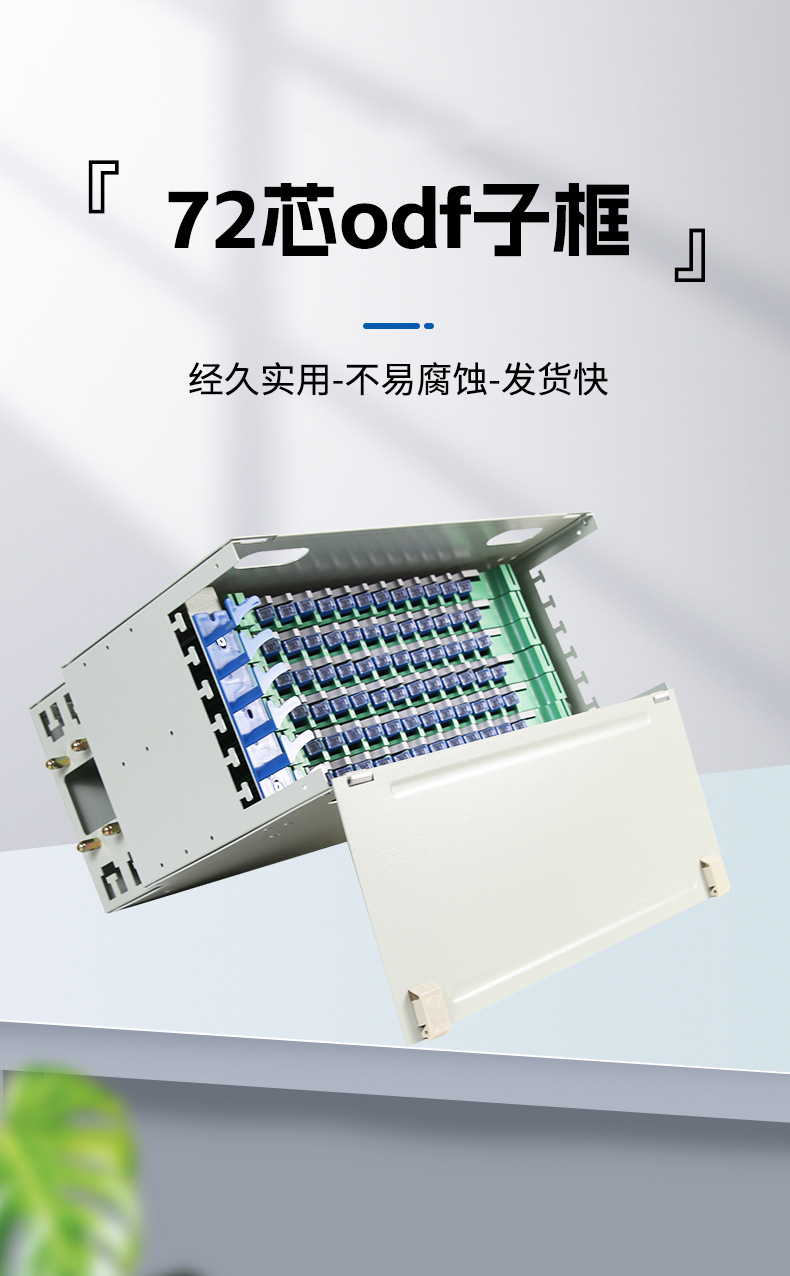

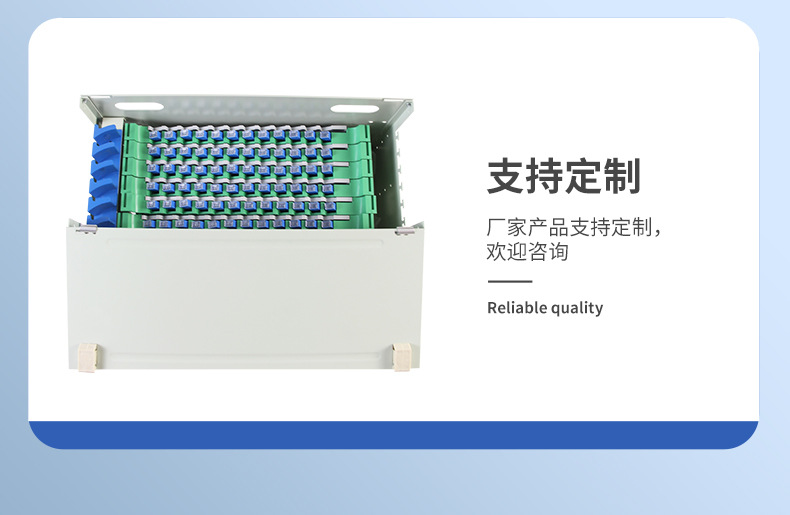

1、芯数容量：主要分为 12 芯、24 芯、36 芯、48 芯、72 芯、96 芯、144 芯及 288 芯等多种规格，支持根据需求定制 。

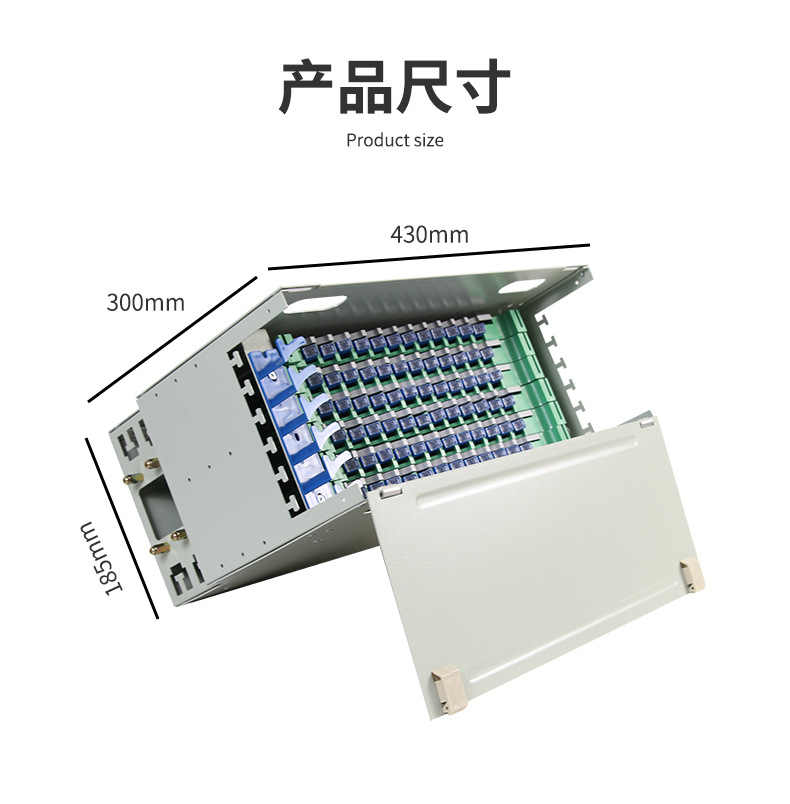

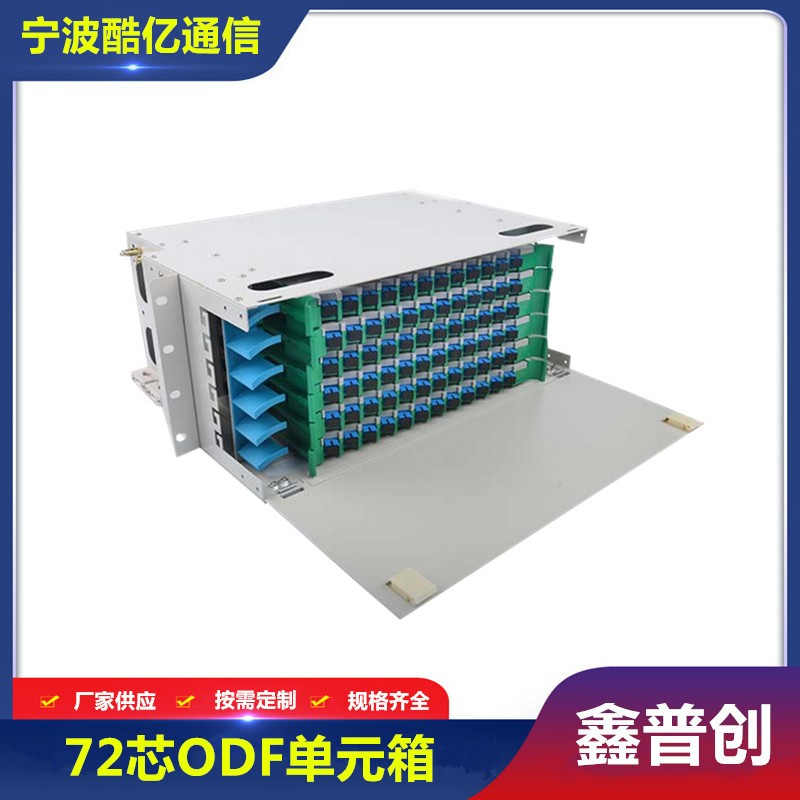

2、安装尺寸：采用 19 英寸标准宽度，既可装入配线架机柜，也支持壁挂安装 。

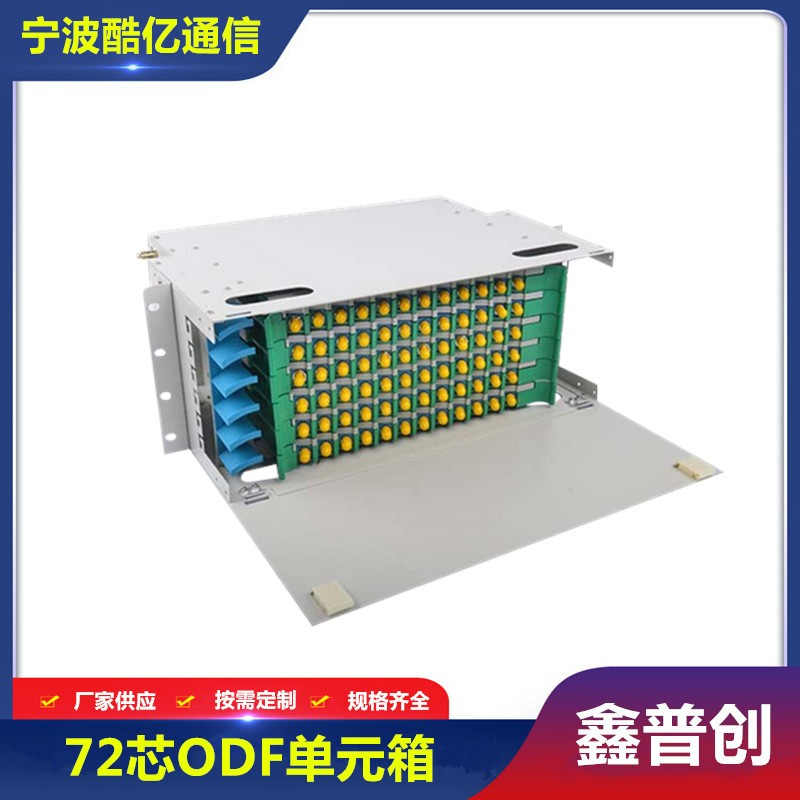

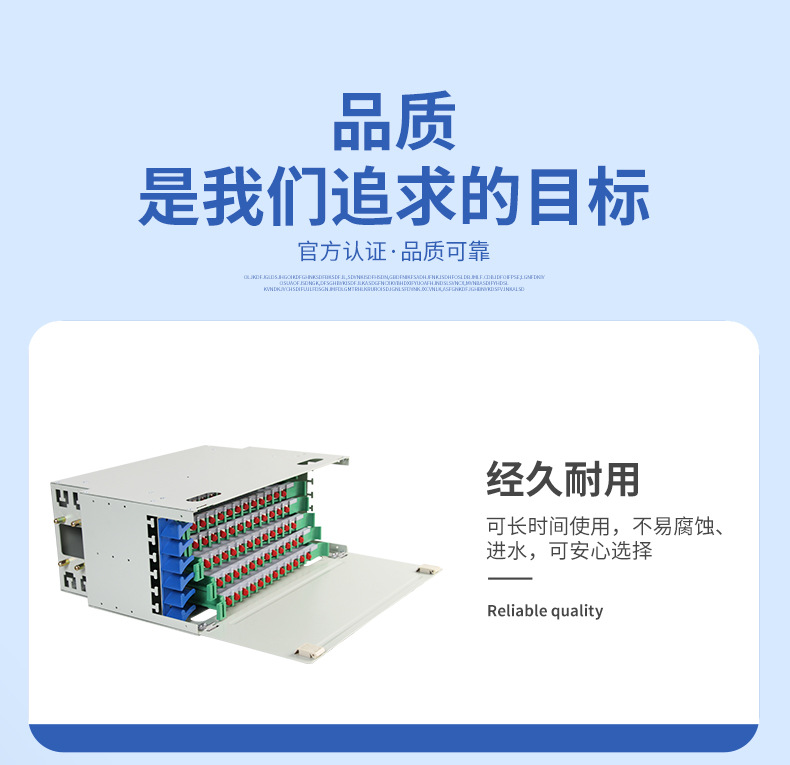

适配器类型：兼容 FC、SC、LC、ST 四种常见光纤适配器，支持带状、束状及非带状光缆接入 。
