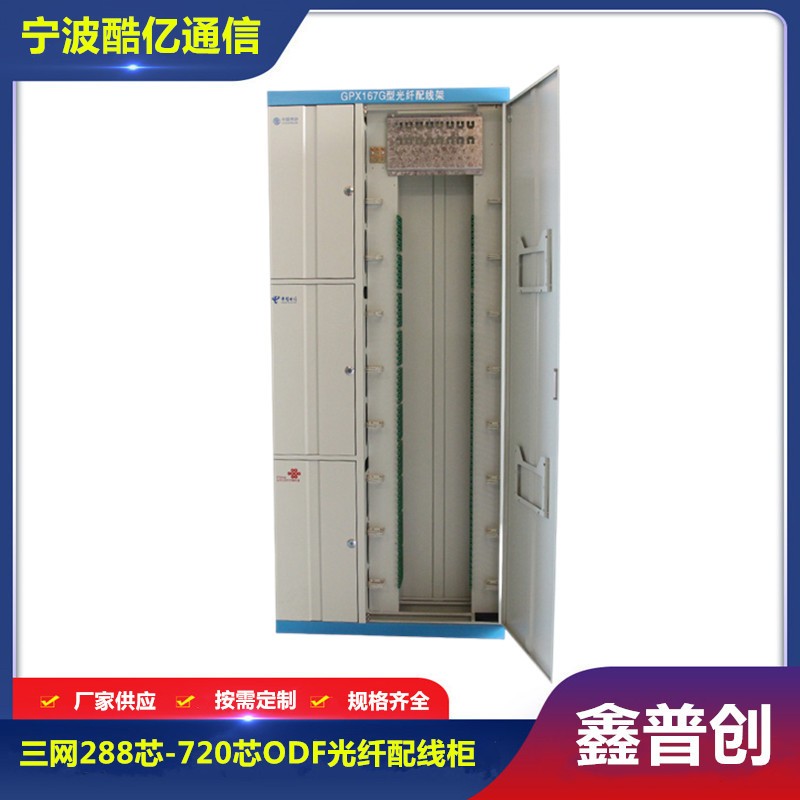

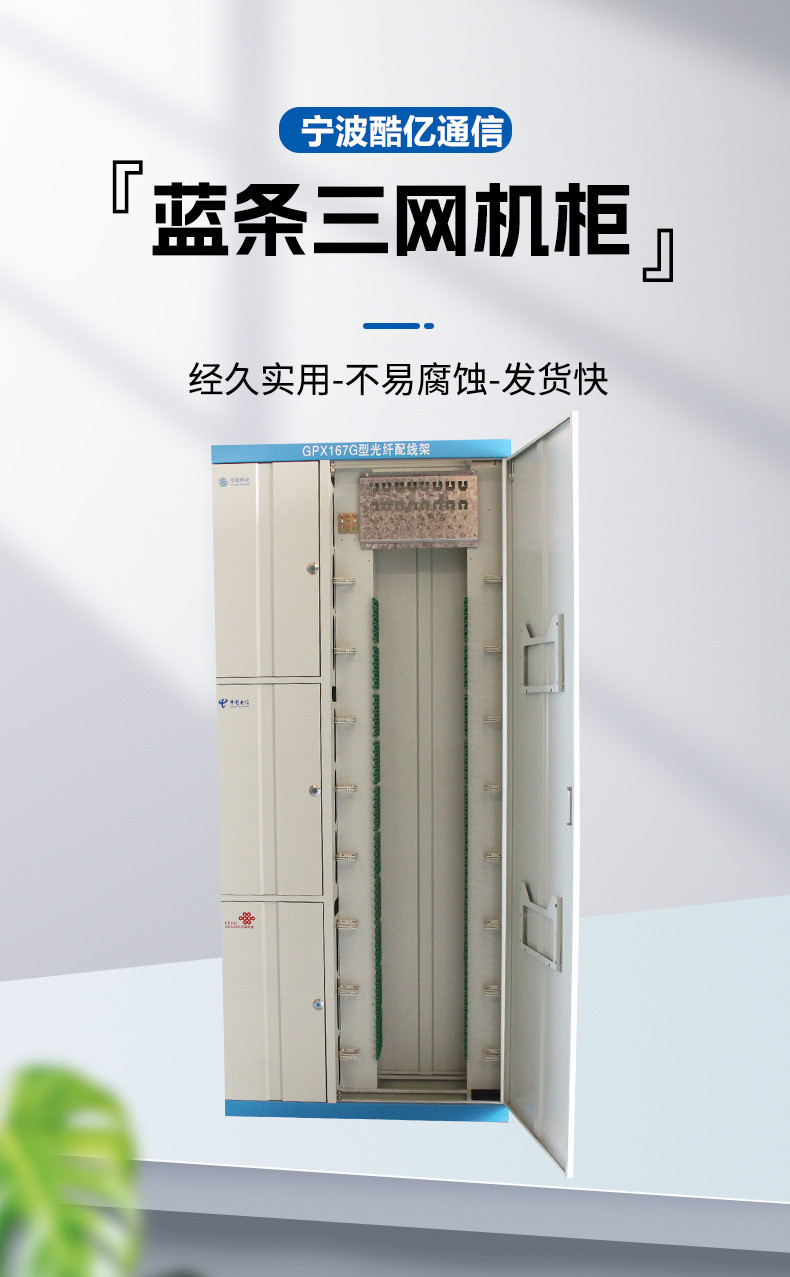

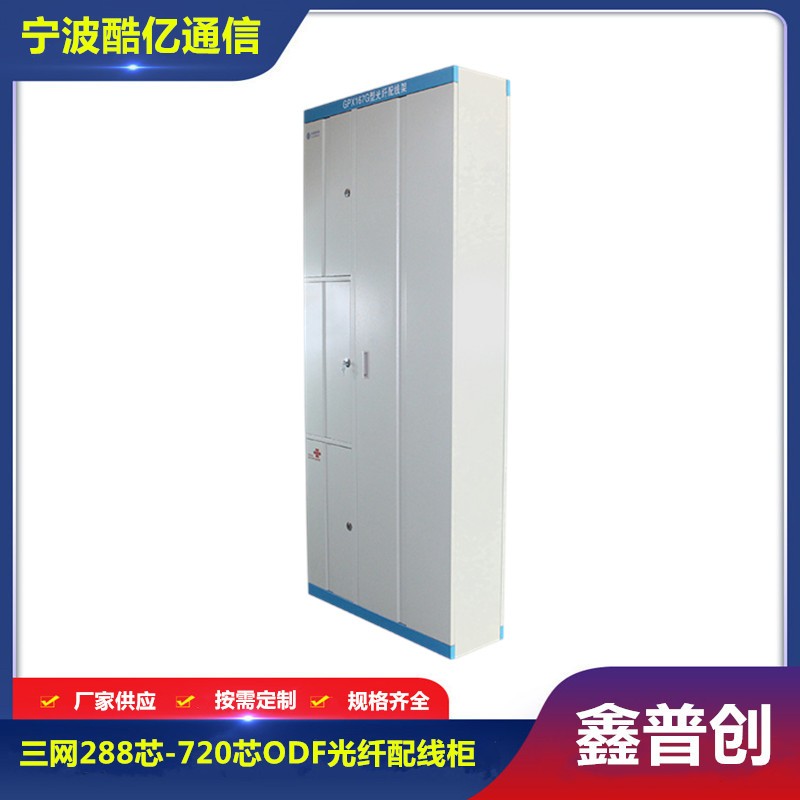

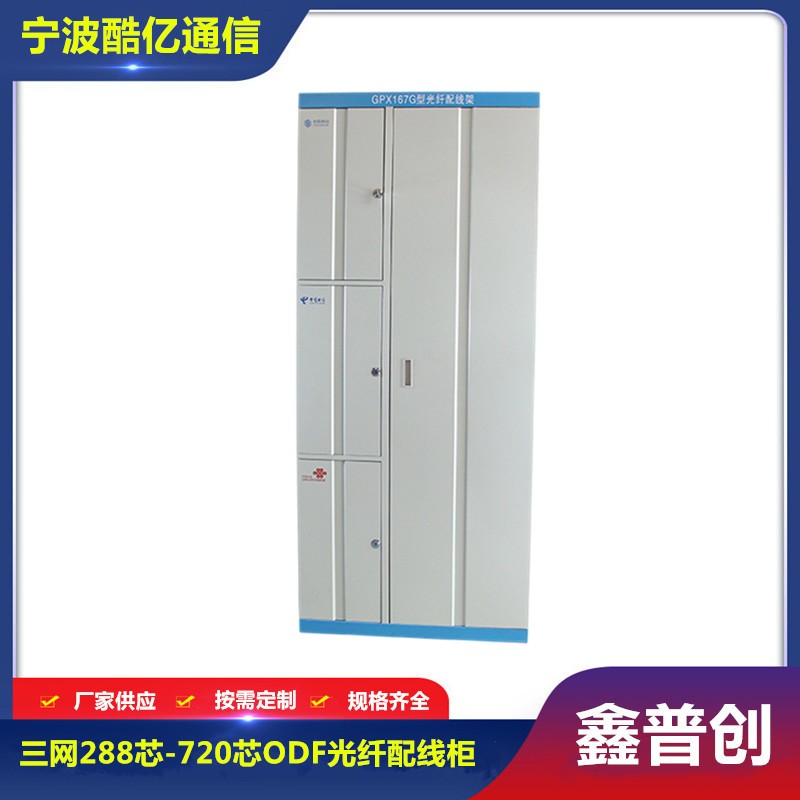

ODF光配线柜是用于数字通信机房、光通信机房的工业产品，主要用于光缆与光通信设备间的配线路连接，具有配线、调线、转接等功能。
该产品通过光纤连接器插头插座实现进局光缆与局内端机的连接，支持数字配线单元与光配线单元混装，可同时处理数字和光通信的调线配线任务。
该柜体采用冷扎钢板焊接结构，配备光缆固定保护装置及接地装置。光纤配线模块集成配线与熔纤功能，可安装12个FC或SC适配器。其光纤连接器损耗不大于0.5dB，标称工作波长为850nm、1310nm、1550nm；机架耐压3000V（直流电）/lmin，绝缘电阻不低于1000MΩ/500V（直流电）。工作温度范围为-5℃～+40℃，大气压力适应70Kpa～106 Kpa 。
ODF(Optical Distribution Frame)光纤配线架，中文通常称为光纤配线架、光纤配线柜或光配架。它是光纤通信网络中的核心布线和管理设备，主要用于通信机房、数据中心、光纤接入点等场所。ODF光纤配线架是整个光纤网络物理层的“神经中枢”和“接线盒”，它集中管理所有进出的光纤。
ODF光配线柜主要应用于电信运营商的核心机房、汇聚机房、接入网机房，企业和机构的数据中心，有线电视网络前端机房，移动通信基站，大楼综合布线系统的光纤总配线间，以及任何需要集中管理、调度和保护大量光纤连接的场所。

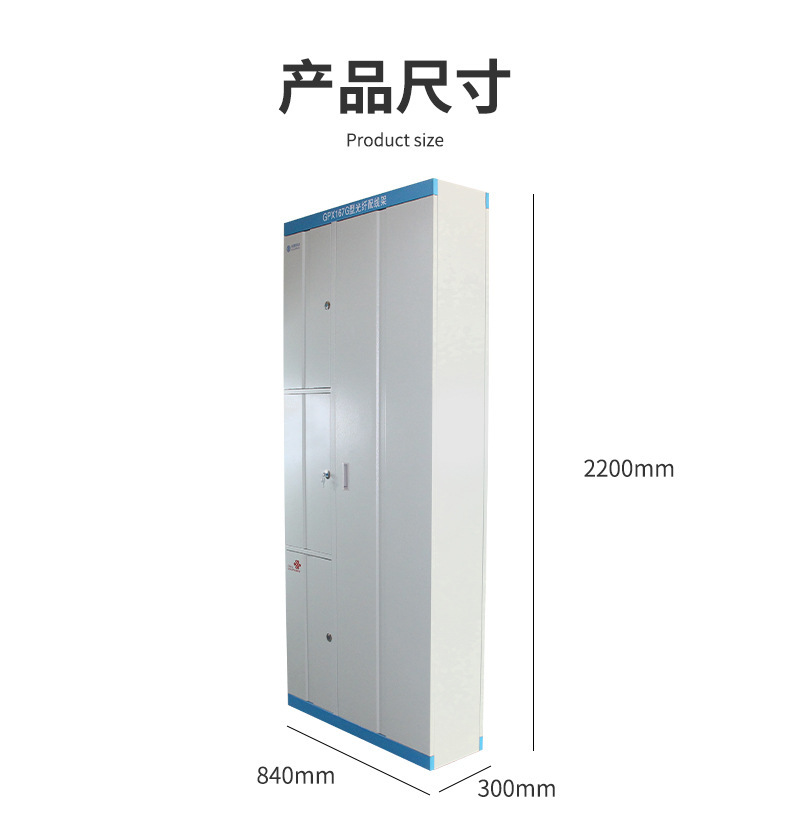

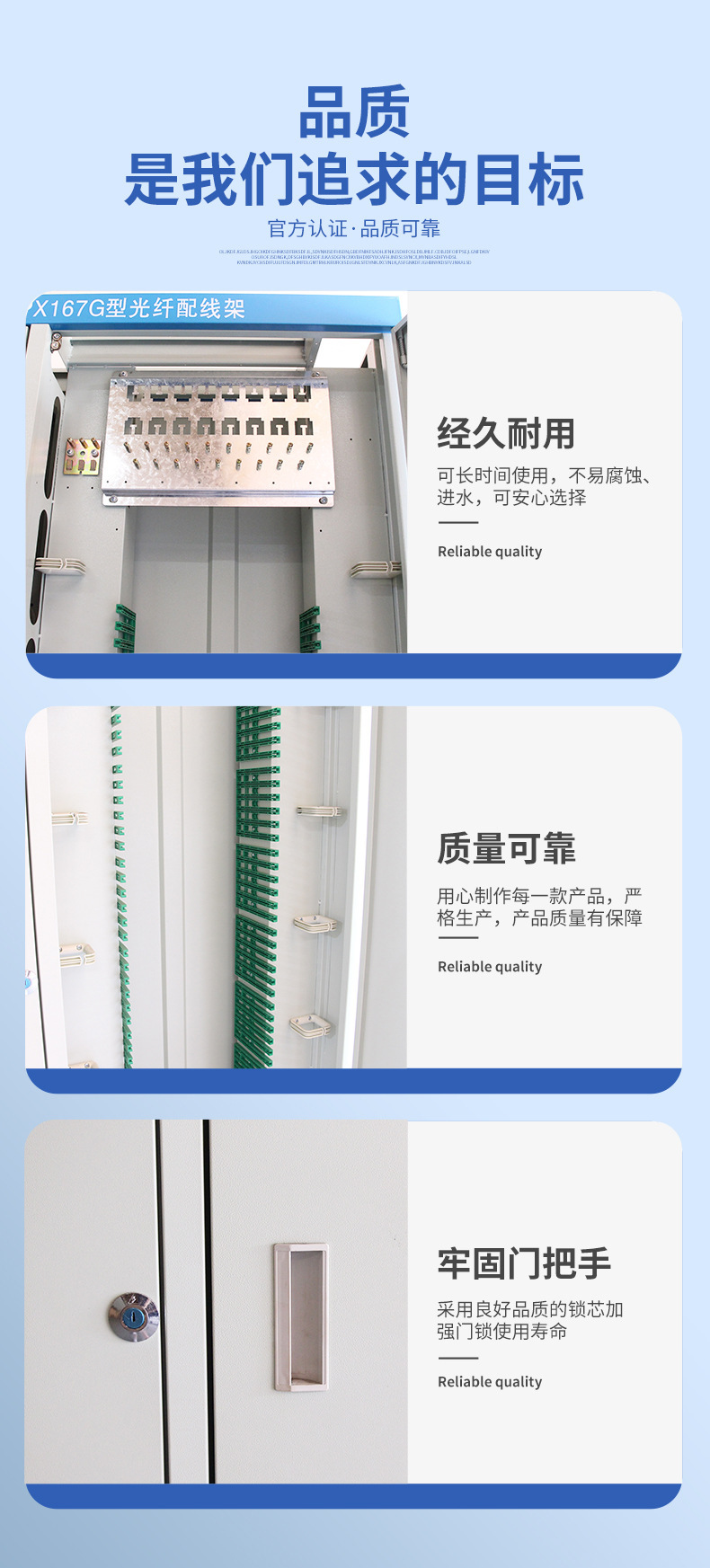

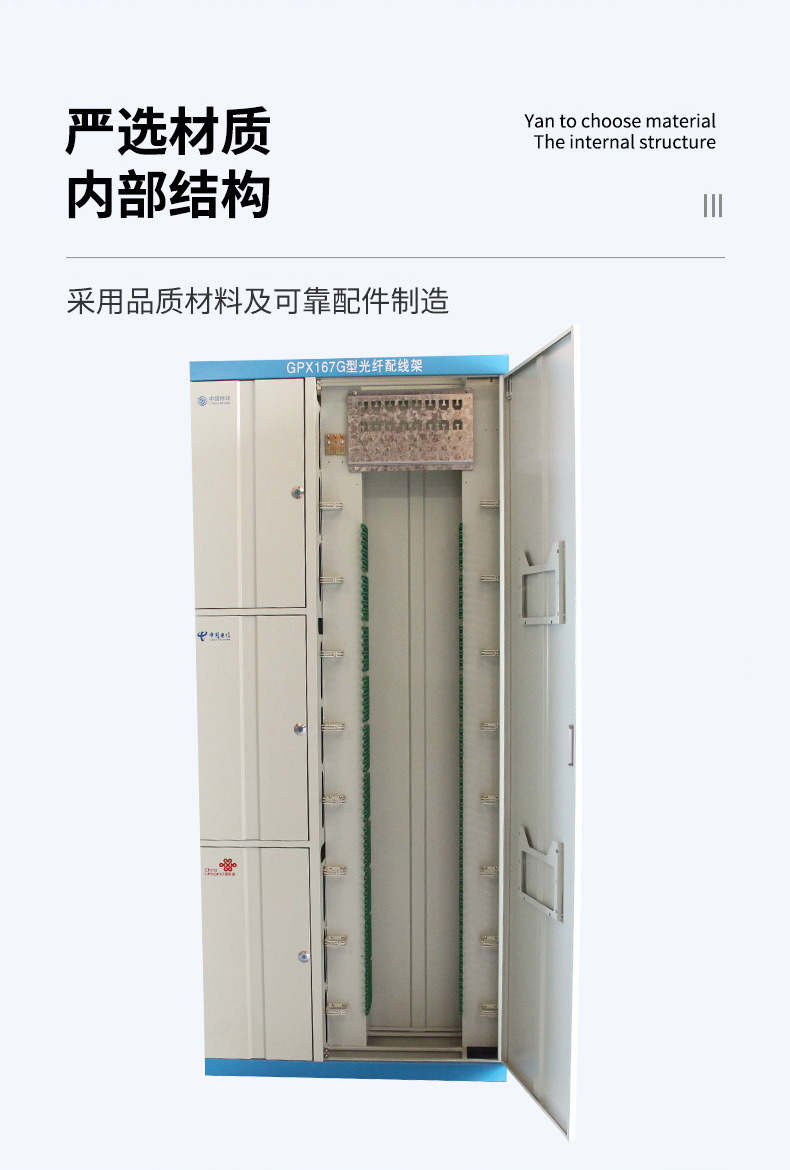

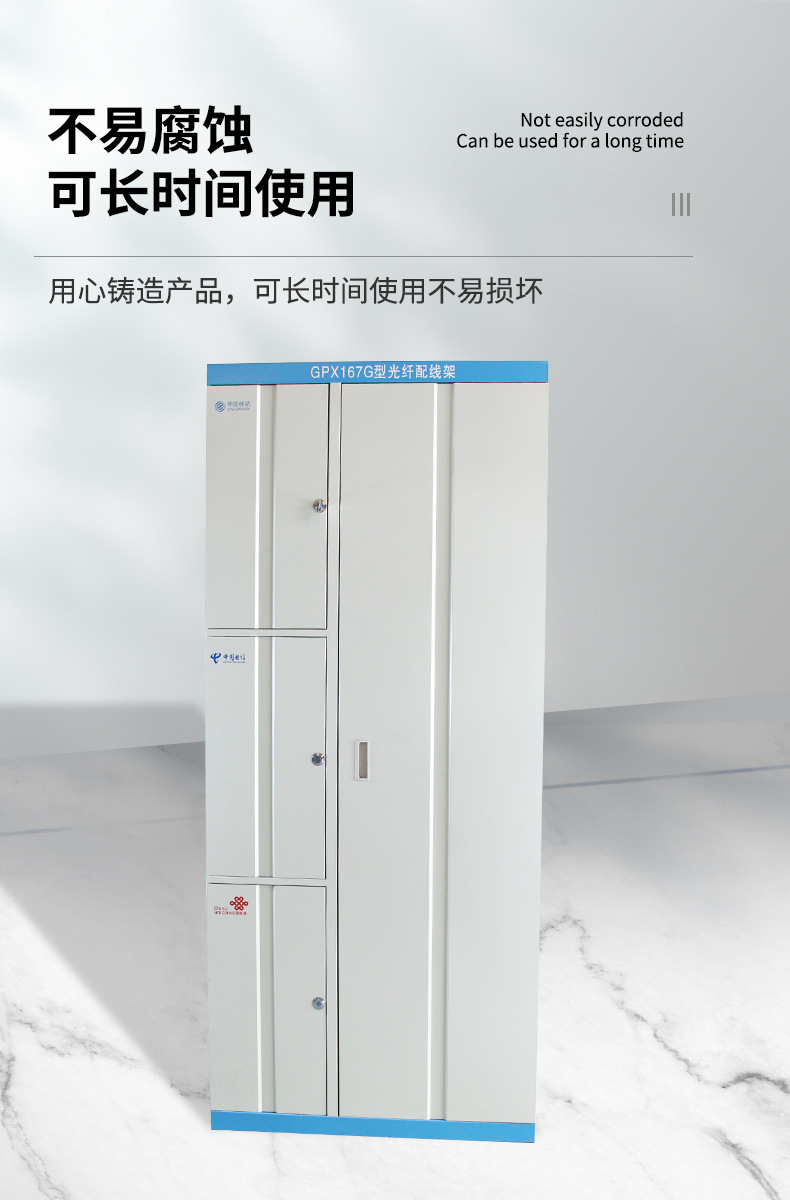

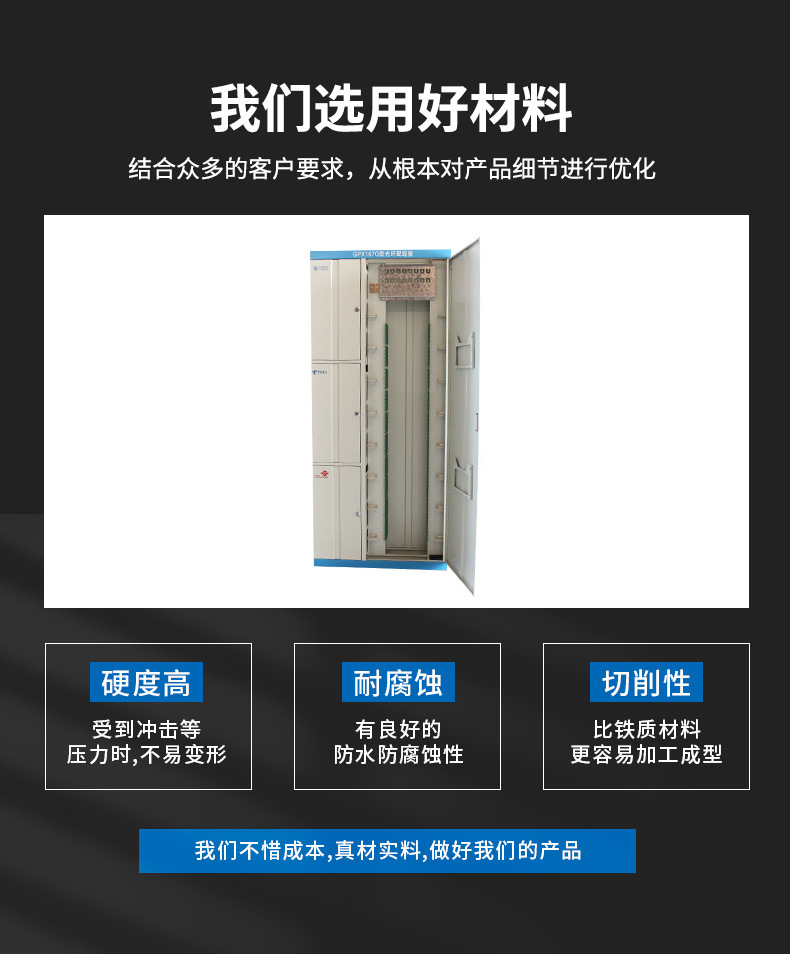

1、机柜结构由冷扎钢板加工整体烧焊连接组成。结构简单，安装、使用、维护方便。设备装有光缆引入固定保护装置、接地装置；光纤配线单元由围框及光纤配线模块组成。
2、光纤配线模块为配线、熔纤一体化结构，具有配线、调线、熔接缆纤的功能，配线熔纤模块可以装12个FC或SC适配器。
光电技术指标：
1、光纤连接器损耗不大于0.5dB,其中介入损耗不大于0.2dB。
2、标称工作波长：850 nm、1310 nm、1550 nm。
3、机架与高压防护接地装置之间耐压：3000V（直流电）/lmin不击穿，无飞弧。
4、机架与高压防护接地装置之间绝缘电阻：不小于1000MΩ/500V（直流电）。
5、回波损耗：≥45dB。工作环境：工作温度：-5℃～+40℃。
6、储存温度：－25℃～+55℃。相对湿度：不大于85℃（+30℃时）。
7、大气压力：70Kpa～106 Kpa。
