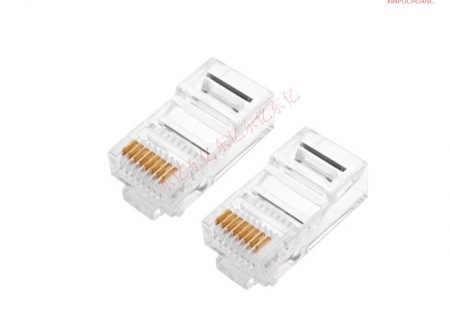

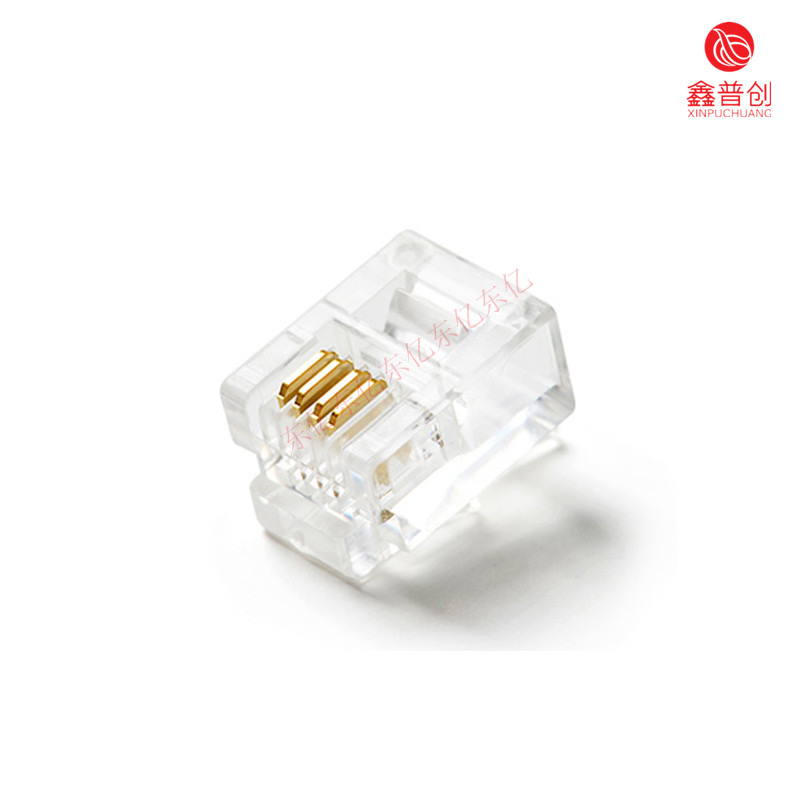

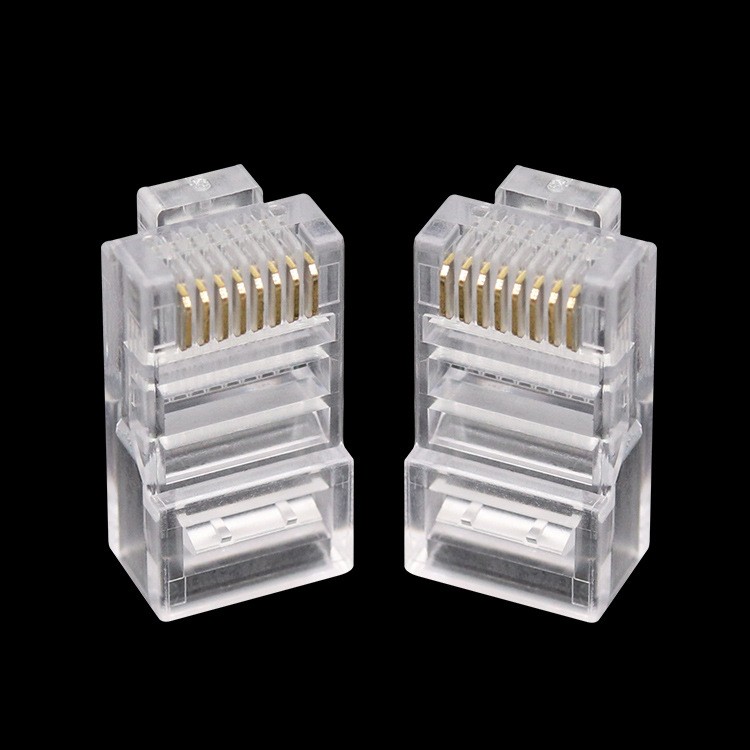

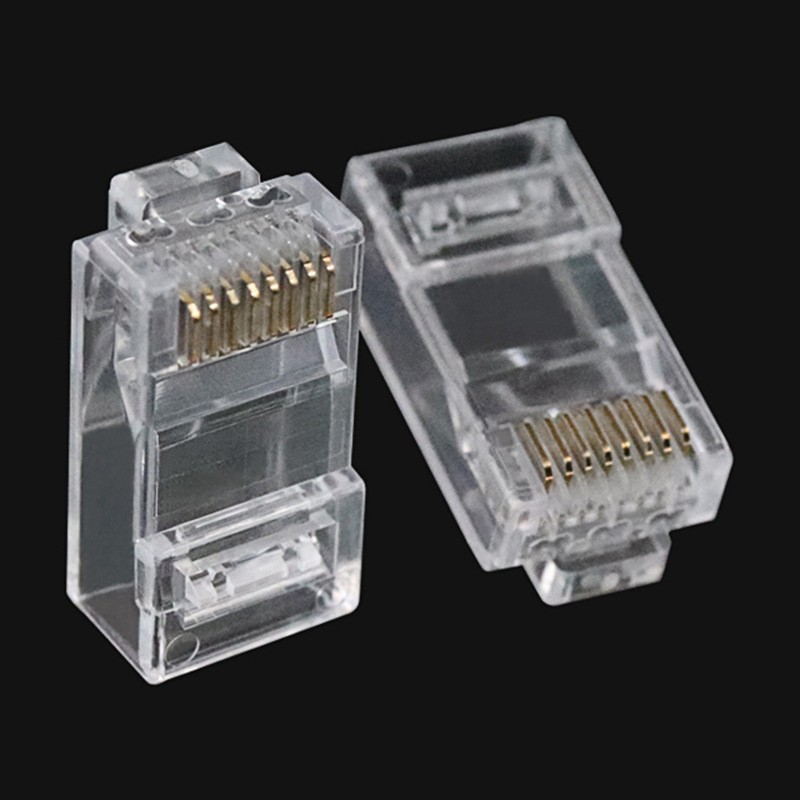

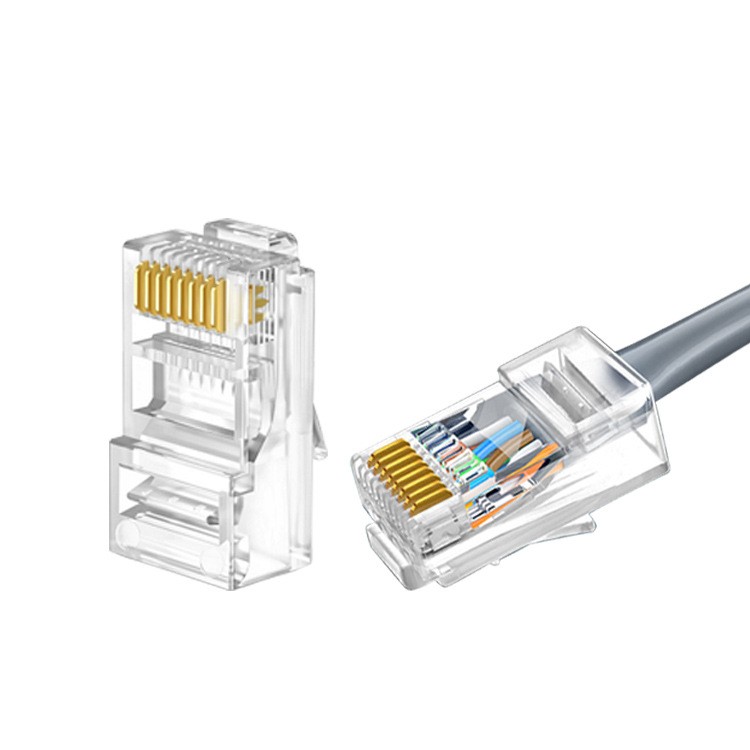

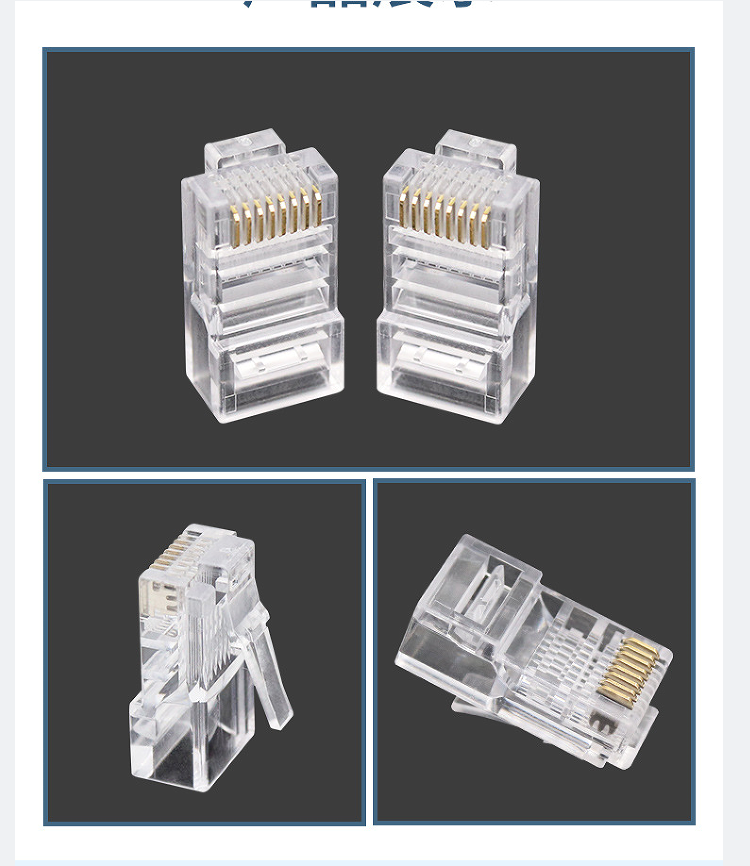

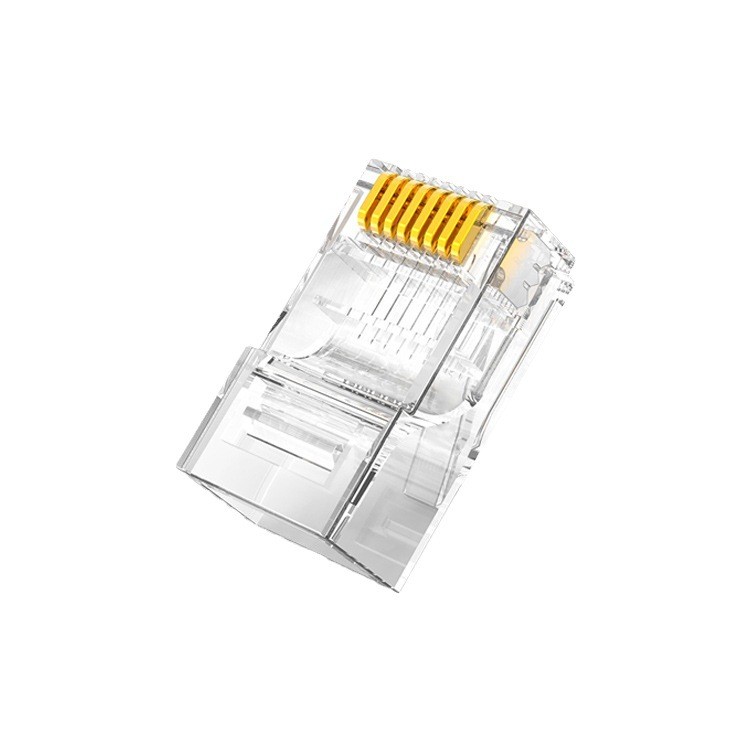

水晶头有RJ45和RJ11两种,比如新款的W112就属于RJ11水晶头,而监控用的W116就属于RJ45水晶头。

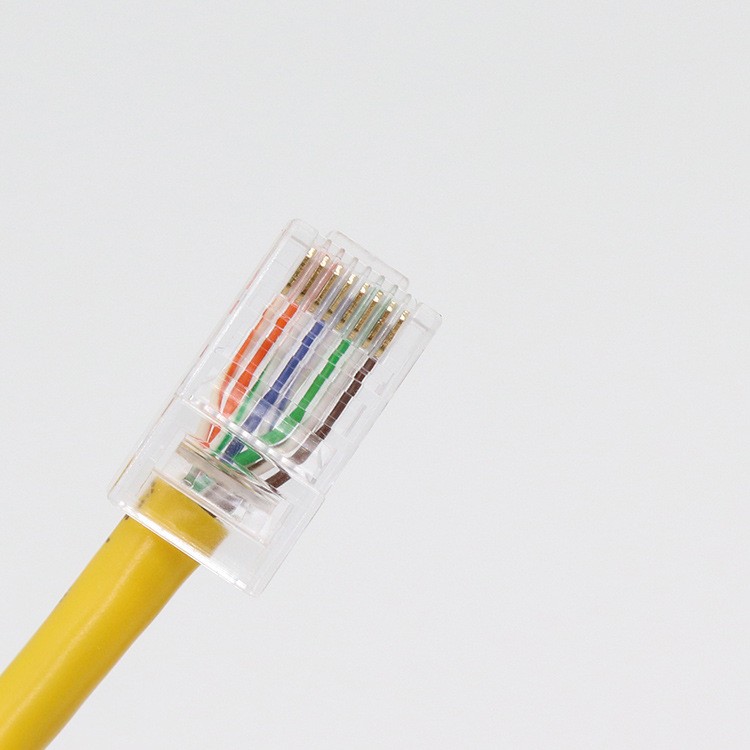

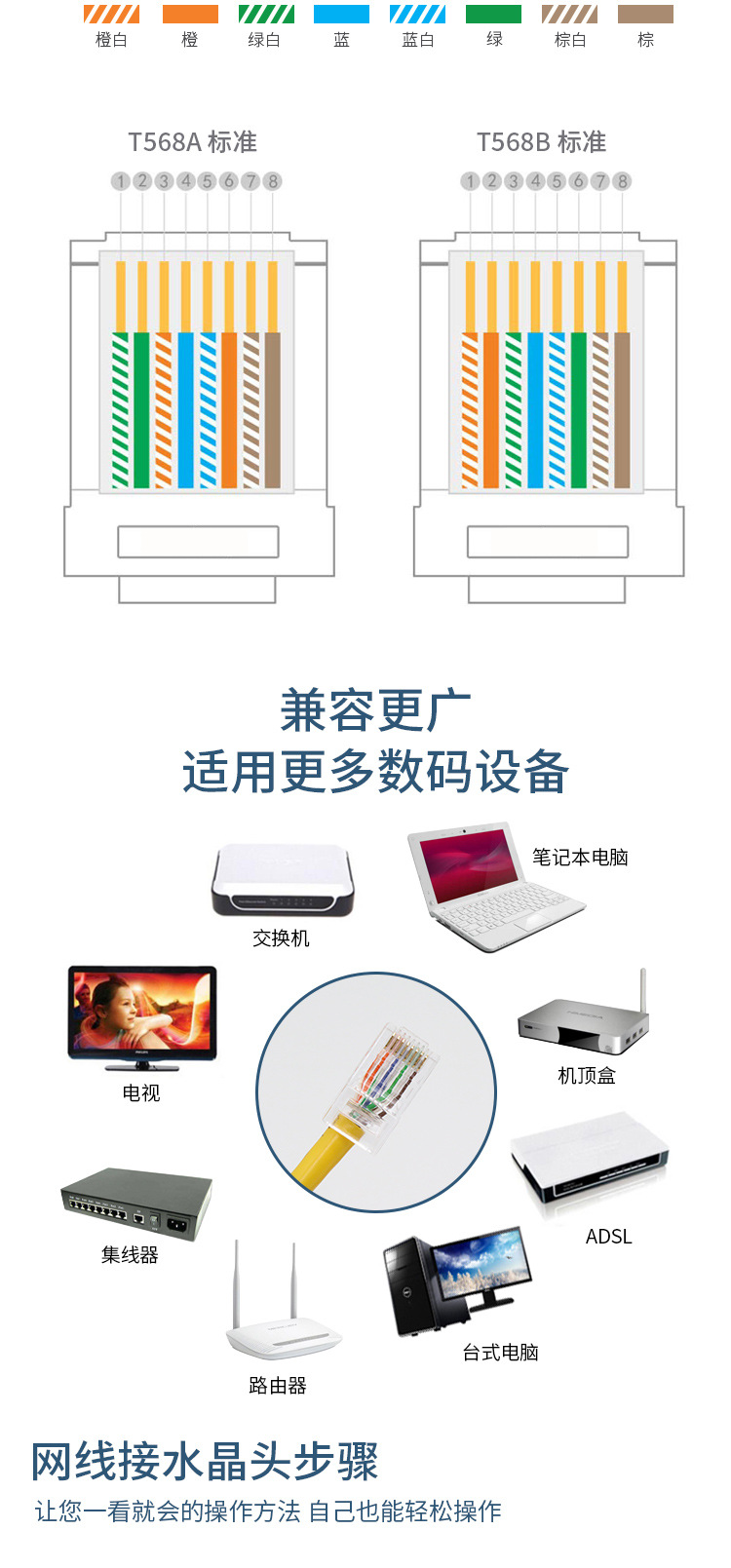

RJ45水晶头接网线的线序有两个标准从引针1至引针8对应线序为:
T568A:① 白-绿、② 绿、③ 白-橙、④ 蓝、⑤ 白-蓝、⑥ 橙、⑦ 白-棕、⑧ 棕
T568B:① 白-橙、② 橙、③ 白-绿、④ 蓝、⑤ 白-蓝、⑥ 绿、⑦ 白-棕、⑧ 棕
一般习惯用T568B,既白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
